全自動閥口包裝機設計方案

全自動閥口袋包裝機是在半自動閥口包裝機的基礎上開發研制的新一代自動化包裝機。全自動閥口包裝機適用范圍廣，能適用于各種粉體、超細粉體或細粒狀物料包裝，在鈦白粉、石膏粉、膩子粉、干粉砂漿以及精細化工等行業得到廣泛應用。

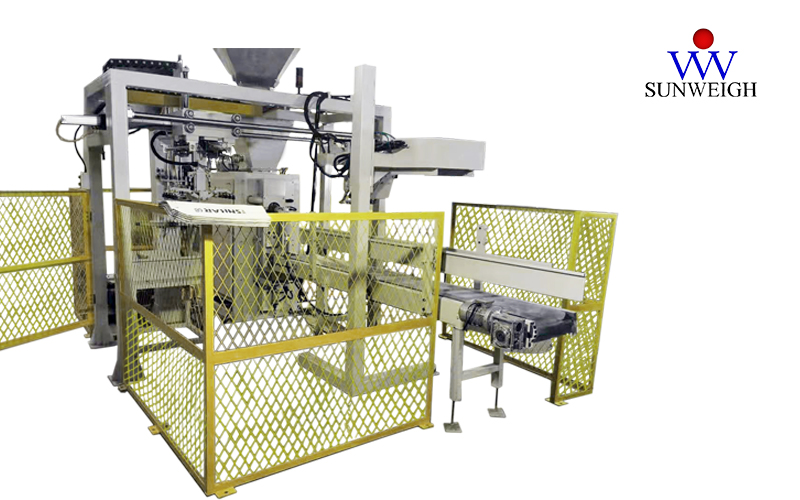

全自動閥口包裝由自動供袋、自動稱重、超聲波封口、輸送設備等裝置組成。

自動供袋系統

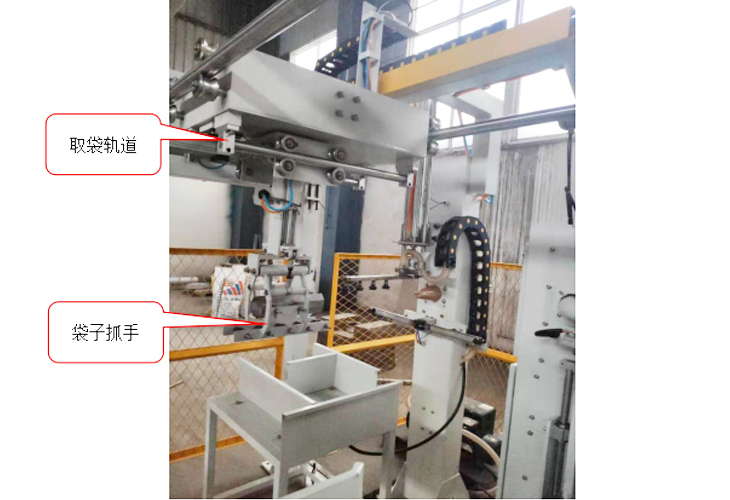

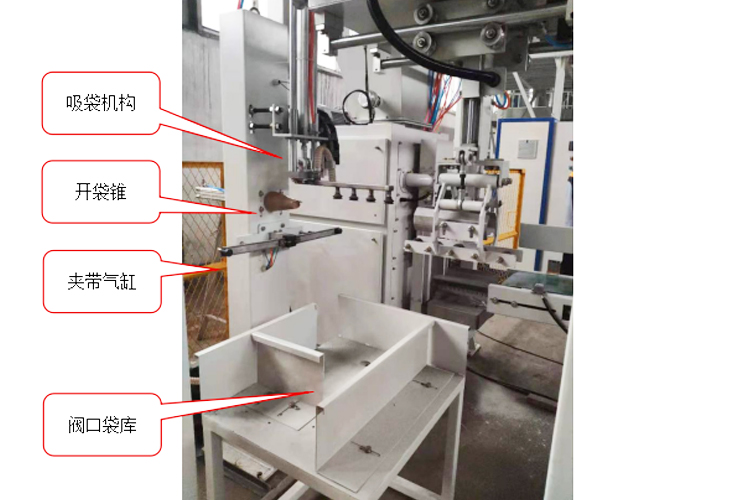

自動供袋系統是由吸袋機構、夾帶架構、開袋機構、送袋機構、套袋機構等組成。

其工作流程：將袋子放在袋庫中，由系統控制吸袋氣缸將袋子吸起，在上升的過程中由夾帶機構將袋子夾住，再由開袋機構將袋口打開，最后由氣缸拖動套袋機構將袋子套在出料口上，至此完成一套上袋動作。

自動稱重系統

當系統檢測到套袋完成的信號后，程序控制電機啟動，絞龍開始工作，供料開始，當傳感器檢測到接近設定目標值時，電機開始減速，帶動絞龍慢給料以控制精度。

輸送設備

全自動閥口包裝機配有3米皮帶輸送機。當物料填充完成后，由氣缸將整袋推出下料口，由皮帶輸送機輸送至超聲波封口處

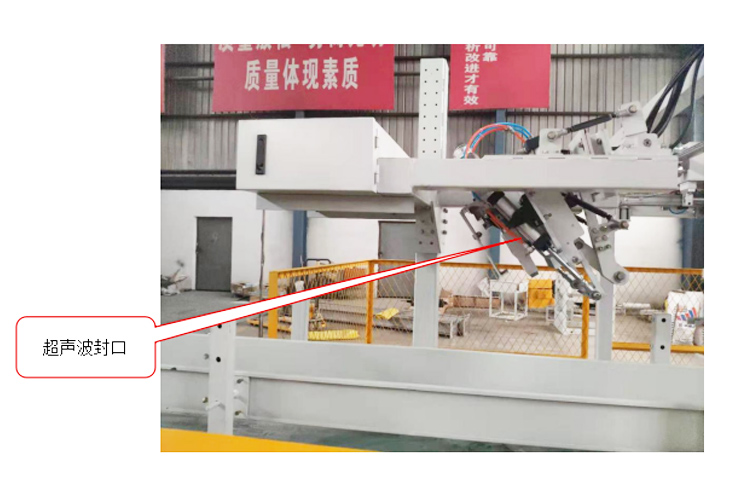

超聲波封口系統

超聲波封口是超聲波塑料焊接機的一種，利用超聲波聚能器作用在包裝容器封口部位,,以封閉包裝容器的機器。通過上焊件把超聲能量傳送到焊區，由于焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫。又由于塑料導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度，適合塑料容器的包裝。
超聲波封口具有以下優點：
a、速度快，強度高、密封性好；
b、取代傳統的焊接/粘接工藝，成本低廉，清潔無污染且不會損傷工件；
c、過程穩定，所有焊接參數均可通過軟件系統進行跟蹤監控，一旦發現故障很容易進行排除和維護。

配置清單及技術參數

序號	名稱	產地	數量	規格型號	備注
自動供袋	吸袋裝置	棗莊三維	1套	SE40*350S氣缸1只	含袋庫、立柱
				SE50*700S氣缸1只
				2JSY320-32角閥座1只
				XD-063上海真空泵
	夾袋裝置	棗莊三維	1套	TCL40*125S氣缸1只
				SE50*300S氣缸1只
	供袋裝置	棗莊三維	1套	含氣缸1只
秤體	秤體	棗莊三維	1套
	傳感器	中航電測	2只	H6G-C3-150KG-3B6
	制動電機		1臺	YVP112M-6-2.2kw	含皮帶
	電機		1臺	RV63-60-0.75KW
	接近開關		1只	NBN4-12GM50-EO
	軸承		2只	PH209
	氣缸		2只	SC40*125TC
控制	儀表	杰曼	1臺	8804C2	含所用開關旋鈕及斷路器
	觸摸屏	威綸	1臺	MT8012IE
	變頻器	三菱	1只	2.2KW
	電磁閥	亞德客	4只	4V410-15
	電磁閥	亞德客	11只	4v210-08
	兩通閥	費斯托	2只
	氣動兩聯件		1只	GFC4000-1
	PLC模塊	西門子	1只	CPU1214模塊
			2只	SM1223
	熱過載繼電器及交流接觸器		4只
	固態繼電器		7只	KS33
	固態繼電器		5只	KS34
	流量開關	SMC	2只
	線纜	棗莊三維	1套
	橋架	棗莊三維	1套
封口	超聲波封口機	棗莊三維	1套
輸送	皮帶輸送機	棗莊三維	1套	0.37KW	含電機減速機
護欄	安全護欄	棗莊三維	1套		黃色

技術參數

型號規格	稱量范圍	分度值	稱量精度	稱量速度
DCS-50F	10-50kg	10g	0.2%F、S	200-300bag/h
工作環境	電源	功率	氣壓	耗氣量
相對濕度≤90%	AC380V 50Hz	9kw	0.4-0.8Mpa	5--6m³/h
