HT系列氣力輸送裝置

HT系列氣力輸送裝置產品介紹

HT系列氣力輸送裝置是輸送粉、粒狀物料的理想設備，適合于輸送粉梅灰、生石灰、水泥、各種啥子、碳粉、糧食、瑩石粉、氟化鋁、氫氧化鋁、化工原料等粉、粒狀物料。
HT氣力輸送系統吸取了國內同類產品的先進技術，在長期的使用中，經多次革新，HT氣力輸送系統質量穩定，性能可靠，使用范圍廣，效率高，是氣力輸送的理想設備。對于高比重、大顆粒物料的輸送也顯出其獨特的優良性能，產品銷往全國各地。

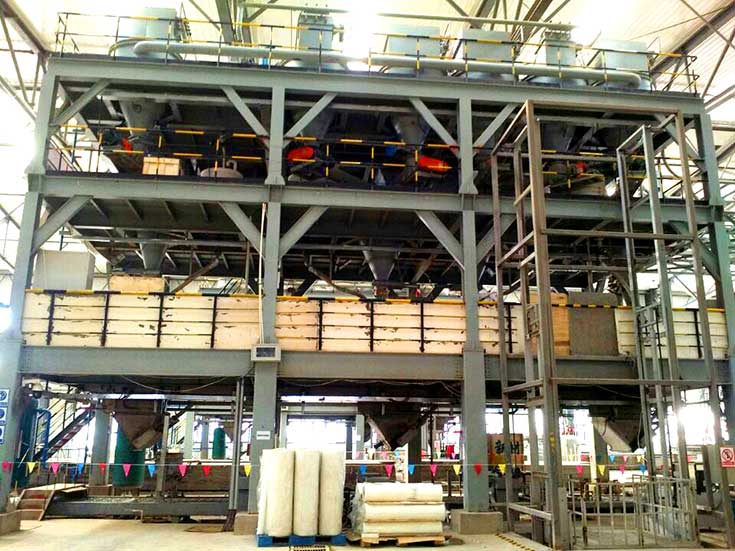

氣力輸送裝置

HT系列氣力輸送裝置功能特點

1.HT系列氣力輸送系統設備緊湊，占地面積小，維修費用低；
2.HT系列氣力輸送系統采用PLC操作系統，可根據用戶要求，采用PLC可編程控制器或繼電器控制，實行手動和自動控制，操作簡單靈活，自動化程度高；
3.流動化裝置更具有獨到之處，具有較大的靈活控制手段，能是輸送物料充分流態化，提高輸送效率，保證輸送質量，無殘存物料。
4.HT系列氣力輸送系統輸送管可靈活布置，適用于超高度、長距離，達到高效輸送。
5.多發送裝置并使用可實現連續全線，消除了進料過程中通常的時間損失，最大程度上提高了輸送管線的利用率和輸送效率。
6.由于在密封管道內輸送，可嚴格保證物料質量不受潮、不污染、不受各種氣候條件影響，有利于生產和環境保護，是最理想的環保節能設備。

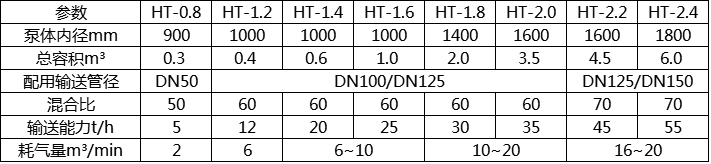

HT系列氣力輸送裝置技術參數

使用溫度120℃，工作壓力按輸送距離和物料性質確定0.2-0.5Mpa，泵體主要材質Q235-B，最大輸送距離500-1500米。

氣力輸送裝置參數

HT系列氣力輸送裝置系統流程圖（1）

工作原理：
利用安裝在輸送系統終點上的真空泵抽吸系統內的空氣，輸送管內形成低于大氣壓的負壓氣流，物料同大氣一起從起點吸嘴進入管道，隨著氣流輸送到終點分離器內，物料顆粒受到重力或離心力的作用從氣流分離出來，氣體除塵后經離心風機或真空泵排入大氣層。
系統特點：
本系統以羅茨真空泵為氣源，連續吸送物料的一種氣力輸送系統，HT系列氣力輸送系統具有把物料從數處向一處集中輸送，輸送壓力低，輸送可靠，設備簡單；由于系統內壓力低于大氣壓力，被輸送的物料不會從系統中溢出；由于吸嘴吸料，可避免取料點的粉塵飛揚，生產效率高。
技術參數：

氣力輸送裝置參數

HT系列氣力輸送裝置系統流程圖（2）

工作原理：
物料從料斗中加入，在加料閥控制作用西進入高壓供料器進行定量供料，以雙級串聯羅茨鼓風機或空氣壓縮機為氣源，產生高壓氣體，以一定的速度把物料從管道中輸送到終點料倉，料氣分離后，氣體經過除塵后排入大氣。
系統特點：
本系統是以雙級羅茨鼓風機或空氣壓縮為氣源，產生高壓氣體，連續壓送物料的一種氣力輸送系統。適用于一處向多處進行分散送料，具有壓力高、密封可靠，對物料起到烘干和分級的作用；適宜中長距離輸送，輸送比重較大、磨損性較小的粉狀和粒狀物料。由于旋轉閥葉輪的分隔作用，可將自動分成料栓。從而形成密相氣力輸送系統。
技術參數：

氣力輸送裝置參數
